村田熱敏電阻NTC阻值測試方法

作為深圳智成電子的工程師，本文旨在為電子工程師、研發人員和采購人員提供一份專業、可操作的村田（Murata）NTC熱敏電阻阻值測試指南。正確測試NTC熱敏電阻對于溫度傳感、補償電路的性能驗證至關重要。

一、 測試前準備?

明確規格型號：?

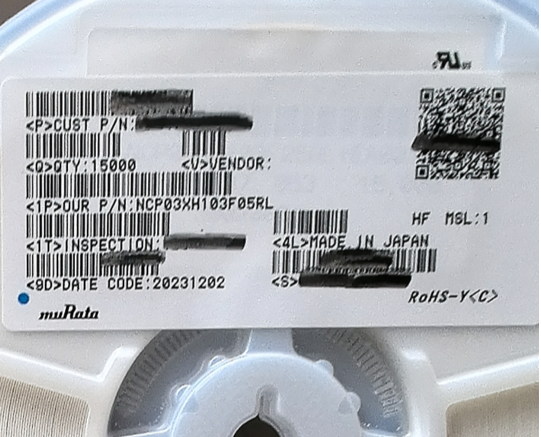

在測試前，請務必確認您手中的村田NTC熱敏電阻具體型號。型號編碼中包含其關鍵電氣參數，這是選擇正確測試方法和判斷標準的基礎。請參考型號命名規則圖。例如，型號“NCP18XH103J03RB”的含義可解析為：
系列 (P)：? Plated Termination Series
尺寸 (18)：? 1.60mm x 0.80mm (EIA 0603)
溫度特性 (XH)：? 標稱B常數范圍在 3350–3399K
標稱阻值 (103)：? 10kΩ (前兩位10為有效數字，第三位3代表3個零)
阻值公差 (J)：? ±5%
包裝 (RB)：? Paper Taping 4mm Pitch (4000 pcs)

核心測試設備：?

高精度數字萬用表 (DMM)：? 用于測量電阻。建議使用精度至少達0.1%或更高的臺式萬用表，其準確性將直接影響測試結果。
恒溫環境裝置：? 測量特定溫度下的阻值（如25°C標稱阻值R25）必須確保熱敏電阻處于精確且穩定的已知溫度下。可使用高精度恒溫槽、恒溫油浴或經過校準的恒溫測試夾具。
低功率測試源：? NTC熱敏電阻對自熱效應敏感，測試時應使用盡可能低的測試電流或電壓，以防止電阻自身發熱引起測量誤差。萬用表的“低功率歐姆（LoΩ）”或類似功能可以降低測試功耗。
精密的LCR/阻抗分析儀（選配）：? 在進行更精確的B常數測定或頻率特性分析時可能需要。

環境控制：?

確保測試環境（溫度和濕度）穩定，避免氣流、陽光直射或其他熱源干擾。
所有測試夾具和探針應具有良好的熱傳導性，并保持接觸點潔凈、牢固。
二、 關鍵參數與測試步驟?
1. 標稱電阻值 (R25) 測試?

這是最基本且最常用的測試項，指在25°C環境溫度下的零功率電阻值。

測試步驟：?

將待測熱敏電阻與高精度溫度探頭一同置于恒溫環境裝置中，精確穩定在25.0°C ±0.1°C。
使用數字萬用表的歐姆檔，采用四線制開爾文連接法（Kelvin connection）以消除引線電阻影響。
啟用萬用表的“低功率模式”，施加測試信號（通常為幾mV），待讀數穩定后記錄電阻值 R_measured。
判斷標準：? 根據型號中的阻值代碼和公差代碼判斷。例如，對于“103J”型號，標稱阻值為10kΩ，公差為±5%。因此，R_measured 應在 9.5kΩ 至 10.5kΩ 之間為合格。

注意事項：? 嚴禁使用大電流測試或烙鐵在帶電狀態下直接接觸熱敏電阻焊盤，以免引起不可逆的特性漂移。

2. B常數 (Beta值) 估算與驗證?

B常數是描述熱敏電阻材料特性的關鍵參數，通常在兩個特定溫度點（如25°C和50°C，或25°C和85°C）之間定義。

測試步驟 (以25°C/50°C為例)：?
首先，在 T1 = 25°C 下測量得到電阻 R1。
然后，將恒溫環境溫度調整并穩定至 T2 = 50°C，待熱敏電阻溫度完全平衡后，測量得到電阻 R2。
B常數計算：? 使用簡化公式進行估算。更精確的計算需使用Steinhart-Hart方程。
B ≈ (ln(R1) - ln(R2)) / ((1/T1) - (1/T2))
其中溫度T為開爾文溫度（K），T(K) = T(°C) + 273.15。
判斷標準：? 對比計算出的B值與產品型號代碼對應的B常數范圍。例如“XH”系列的B值為3350-3399K。計算值應落在此范圍內。這需要參考廠商提供的詳細規格書以獲得最精確的溫度點定義和公式。
3. 電阻-溫度特性 (R-T Curve) 驗證（進階）?

對于精度要求極高的應用，可能需要驗證多個溫度點下的阻值是否與標稱R-T曲線匹配。

測試步驟：?
設定一系列需驗證的溫度點（如0°C, 10°C, 25°C, 50°C, 85°C等）。
在每個溫度點穩定足夠時間，測量對應的零功率電阻值。
將測量得到的點（溫度，電阻）繪制在坐標圖上。
判斷標準：? 比對實測點與村田規格書中提供的標準R-T曲線，所有實測點應在廠家規定的容差帶內。公差帶通常受“電阻公差（如±5%）”和“B常數公差（廠家未在附件中明示，需查規格書）”共同影響。
三、 常見問題與解決方案?

測試值跳動或不穩定：?

原因：? 接觸不良、環境溫度波動、測試功率過高導致自熱、外部電磁干擾。
對策：? 清潔并緊固測試觸點；改善環境隔熱與恒溫；使用更低的測試功率；檢查設備接地，遠離干擾源。

測量值與標稱值偏差過大：?

可能原因：? 溫度未精確穩定在25°C（最常見）；測試信號功率過大；器件在前期加工（如回流焊）中受到熱損傷或機械應力損傷。
對策：? 校準溫度測量系統；確保使用低功率模式；檢查焊接溫度和工藝是否符合村田推薦規范。

不同批次間阻值有微小差異：?

說明：? NTC作為半導體陶瓷器件，生產過程存在固有離散性。只要測量值落在型號規定的“電阻公差”和“B常數公差”范圍內（例如：103J ±5%， XH B值在3350-3399K），即屬合格產品。智成電子提供的村田熱敏電阻均經過抽樣或全檢，確保符合原廠規格。
四、 總結?

精確測量村田NTC熱敏電阻的阻值，是確保溫度傳感器或補償電路性能可靠的第一步。關鍵在于 ?“精確控溫”? 和 ?“低功率測量”?。工程師在進行來料檢驗或電路調試時，應依據具體型號的規格書，嚴格按照上述方法操作。深圳智成電子作為村田的專業經銷商，不僅提供全系列高可靠性的村田NTC熱敏電阻（如NCP系列），也隨時準備為您的選型與應用提供技術支持，共同解決項目開發中的實際問題。

本文由深圳智成電子技術團隊編寫，旨在分享實用技術知識。文中涉及的測試方法基于行業通用實踐及所參考的村田產品資料，具體應用請以村田官方最新規格書為準。
